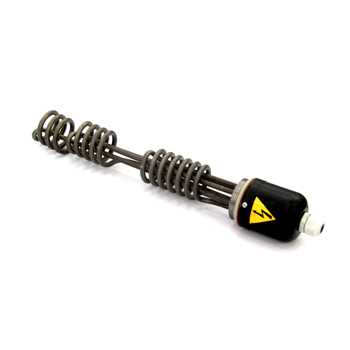

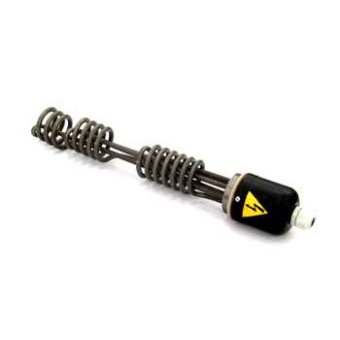

ТЭНБ-3,00 кВт П 2"(д=7,4) с колпаком ZOTA

Трубчатые электронагреватели (ТЭНы), использующиеся в бытовых приборах и промышленных установках, предназначаются для нагрева различных сред (движущихся и неподвижных) - воздуха, воды, жиров, масел, щелочей, легкоплавких металлов. Мощность одного ТЭНа может быть в пределах от 0,1 до 12 кВт, рабочее напряжение от 6 до 380В, длина-от 200 мм до 2250 мм.

На сегодняшний день наше предприятие выпускает ТЭНы в трубках из черной и нержавеющей стали диаметром 7.4 и 13 мм. Обращаем Ваше внимание на ТЭНы диаметром 7,4 мм. В Европе они стали практически основными. Преимущества перед ТЭНами больших диаметров очевидны: кпд выше, т.к. расстояние между нитью накала и трубкой у них меньше; инерционность ниже - значит они способны быстрее нагреваться и точнее поддерживать заданный режим нагрева. Материалоемкость ТЭНа 7.4 меньше, чем у ТЭНов больших диаметров, соответственно цена его тоже ниже. Им гораздо легче придать нужную форму (меньше радиус гиба) и вмонтировать в приборы. Поэтому мы рекомендуем своим заказчикам именно этот стандарт.
Любого потребителя в первую очередь интересует качество изделия, поэтому сразу обращаем Ваше внимание на то, что в последнее время появилось немало недобросовестных производителей, изготавливающих ТЭНы на самом примитивном оборудовании, неподготовленным персоналом без соблюдения технологических требований. Отсюда вывод: если Вы хотите приобрести качественный товар, то должны приобретать его только настоящего заводского производства.
Наше производство оснащено оборудованием ведущей в Европе фирмы "Kantal" (Швеция), позволяющем производить ТЭНы широкой номенклатуры и высокого качества.
По Вашему желанию мы изготовим ТЭНы любой конфигурации. В заявке на ТЭНы необходимо указать мощность нагревателя, напряжение питания, характеристику рабочей среды, материал оболочки, количество заказываемых нагревателей, форму и радиус гибки или приложить чертежи для согласования.

Устройство ТЭН

D - диаметр ТЭНа; L- развернутая длина ТЭНа; La - активная длина; Lк - номинальная длина контактных стержней в заделке
1- металлическая оболочка;
2- спираль (нить накала);
3- стержень контактный;
4- наполнитель (теплопроводный изолирующий порошок периклаз);
5- герметик;
6- изолятор;
7- контактные устройства;
Структура условного обозначения ТЭН
Пример условного обозначения трубчатого электронагревателя (ТЭН) развёрнутой длиной 80 см, с номинальной длиной контактного стержня в заделке 5 см, диаметром 7,4 мм, мощностью 1 кВт, изготовленного из стали марки 12Х18Н10Т, предназначенного для нагрева воды и слабых растворов пищевых кислот, на номинальное напряжение 220В:
Электронагреватель трубчатый ТЭН -80-5-7,4/1,0П 220 ГОСТ 19108-81
Некоторые символы условного обозначения позиции 5 (рабочая среда и материал оболочки):
Р - Вода - Сталь углеродистая
П - Вода - Нержавеющая жаростойкая сталь
S - Воздух - Сталь углеродистая
Т - Воздух - Нержавеющая жаростойкая сталь
J - Вода - Нержавеющая жаростойкая сталь
Z – Жиры и масла – Cталь углеродистая
ТЭН-ХХШ -Х(Х) -Х(Х) /Х(ХХ) X ХГХХ)
