Многие ли из вас знают, как поступает горячая вода в дома и каким образом осуществляется центральное отопление? Одним из элементов этой большой сети являются теплообменники, которые работают как от небольших котельных, так и общегородских ТЭЦ.
Теплообменник — это аппарат, задача которого передавать тепло от одной среды к другой без их смешивания. Есть два наиболее распространенных типа этого оборудования:
1) Кожухотрубные. Внутри находится комплект изолированных трубок, которые вставлены в кожух. Через него происходит циркуляция холодной воды, а нагревательным элементом выступают внутренние трубки, через которые проходит горячая жидкость.
2) Пластинчатые. Принцип работы тот же, но передатчиком тепла является комплект пластин. Они достаточно компактные, однако в эффективности теплообмена не уступают кожухотрубным теплообменникам.
Пластинчатые теплообменники могут быть нескольких типов:

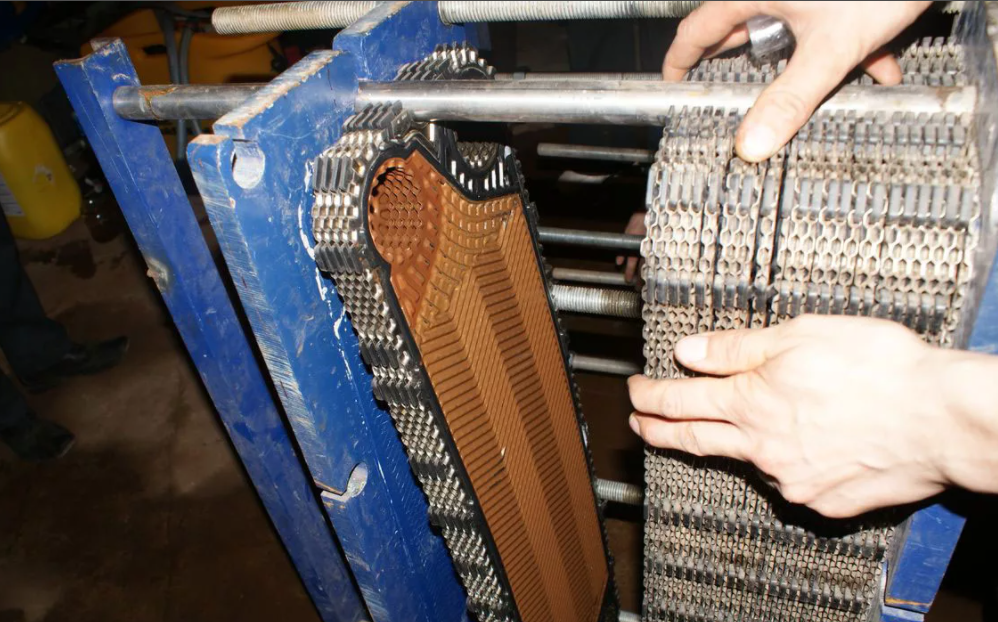

1) Разборные представляют собой большое количество плоских элементов. Они легко разбираются для промывки и ремонта, поэтому многие ТЭЦ и ИТП используют именно этот вариант.
2) В основе паяных содержится комплект пластин, которые спаяны между собой. Поэтому собрать и разобрать устройство невозможно.
3) В полусварных теплообменниках пластины свариваются по парам. С внешней стороны устанавливаются уплотнения, а парные элементы привариваются между собой. Такой вариант часто используют в работе с агрессивными средами.
4) В сварных аппаратах все пластины свариваются между собой без добавления уплотнителей. Одна из жидкостей проходит по гофрированному каналу, а вторая — по трубчатому.
Главными элементами пластинчатого теплообменника являются комплект пластин и уплотнительные прокладки, которые расположены между пластинами. Выбор материалов зависит от среды, которую необходимо нагревать.
Системы и особенности теплообмена: задача теплообменника
Пластинчатые теплообменники можно использовать в различных системах на промышленных объектах и жилых зданиях.
В многоквартирном доме
В подключении систем отопления и горячего водоснабжения чаще участвует стандартный разборный аппарат. Причин его установки в многоквартирном доме несколько:
1) срок эксплуатации — от 25 лет, однако уплотнения необходимо менять каждые 5-10 лет.
2) устройство легко разбирается и поддается ремонту;
3) мощность можно регулировать самостоятельно, изменив количество пластин.
Такой вариант теплообменника для отопления подходит и для промышленных зон.
В частном доме
В частном доме рекомендовано использовать паяный теплообменник по нескольким причинам:
1) подходит для агрессивной среды;
2) срок службы аппарата — 15 лет;
3) гарантирует высокий КПД, благодаря минимальной потере тепловой энергии и высокому уровню теплоотдачи;
4) так как в конструкции нет уплотнений, протечки невозможны.
Сборка устройства достаточно проста и не занимает много времени.
Как правильно выбрать теплообменник
При установке аппарата в жилом доме требуется сделать детальный расчет. В него входят несколько характеристик:
1) площадь отапливаемых помещений или примерный расход горячей воды;
2) задача теплообменника;
3) температурный график;
4) температура первичного теплоносителя;
5) температура холодной воды.
Уже много лет НПП-Энергия имеет собственное производство пластинчатых (разборных) теплообменников в системах отопления и горячего водоснабжения.
Для подробной информации можете связаться с проектным отделом: +7 (383) 208-08-80 или на почту manager@npp-energia.ru
