Исторически импортозависимый российский рынок насосного оборудования для водоснабжения и водоотведения уже несколько лет пребывает в турбулентном состоянии. Если на начало 2022 года более 41 % импорта приходилось на долю европейских производителей, а примерно 27 % обеспечивал Китай, то уже к середине 2023 года доля КНР выросла почти на 60 %, однако доля ЕС при этом сократилась более чем на 92 %. Возникший дефицит заставил эксплуатирующие организации комбинировать решения от европейских и китайских производителей, не всегда обладающие необходимой совместимостью. Характерный пример — несовпадение монтажных размеров автоматических трубных муфт для монтажа погружных канализационных насосов.
Источник проблемы
Устройство и принцип действия автоматической трубной муфты хорошо известны профессионалам и не нуждаются в специальном описании. Это современный и быстрый способ стационарного монтажа и демонтажа погружных дренажных и канализационных насосов без необходимости осушения колодца или приямка. К преимуществам такого решения относятся:
- быстрый и удобный монтаж и демонтаж насоса;
- безопасное и герметичное соединение;
- совместимость с насосами различных производителей при условии совпадения размеров и конфигурации элементов соединения.
Источник проблемы — в последнем пункте. Как известно, европейские насосы наиболее ходовых типоразмеров, в том числе используемых в системах водоотведения многоквартирных домов, жилых комплексов и общественных зданий, а также на районных КНС, поставляются с автоматическими трубными муфтами PN10, тогда как аналогичное оборудование китайского производства комплектуется муфтами PN6. Кроме того, муфты отличаются конфигурацией фланцев, в частности диаметром монтажных отверстий.
Таким образом, при замене насоса европейского производства (а они до недавних пор преобладали в коммунальном секторе) — например, по истечении срока эксплуатации — менять приходится и автоматическую трубную муфту. Это ведёт к увеличению затрат, к необходимости выполнения дополнительного объёма монтажных работ и, как следствие, привлечения дополнительного персонала.
Универсальное решение
Чтобы обойти проблему совместимости, в VANDJORD разработали серию канализационных насосов с универсальными фланцами, совместимыми как с трубными муфтами PN10 от европейских производителей, так и с китайскими муфтами PN6. К этой линейке оборудования относятся все насосы для перекачивания бытовых стоков VANDJORD SG, а также канализационные насосы VANDJORD VSV с двухполюсными электродвигателями мощностью до 5,5 кВт. Они актуальны как в качестве замены ранее установленного оборудования европейских брендов, так и в качестве решения для вновь реализуемых проектов в сфере жилищного строительства.

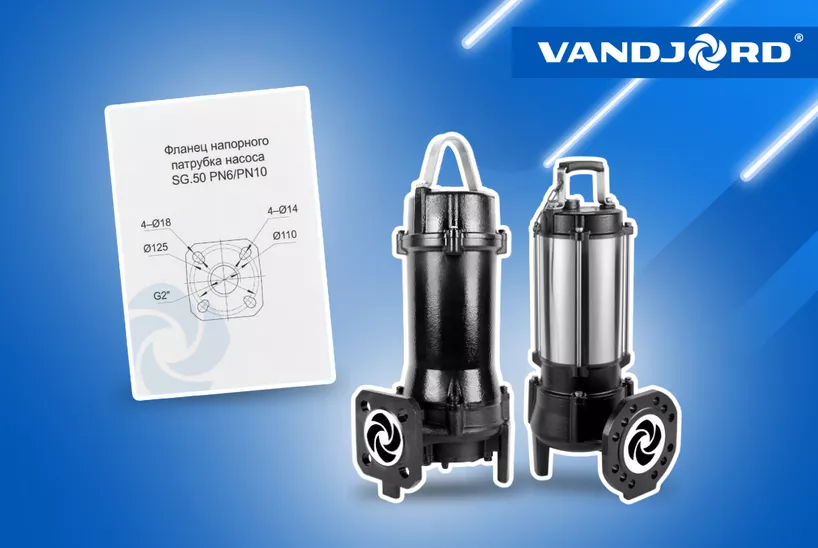

Особенностью оригинальной конструкции напорного патрубка, предложенной инженерами VANDJORD, стали фланцы с универсальными крепёжными отверстиями. Поскольку условные проходные диаметры у муфт PN10 и PN6 одинаковые, новые насосы можно монтировать на муфты обоих типов. Для этого нужно демонтировать старый (ранее использовавшийся) насос, снять с него соединительный фланец с захватом («клыками») и прокладкой, который является частью автоматической трубной муфты, и установить его на напорный патрубок насоса VANDJORD.
.png)
При подборе насоса на замену следует обязательно проверять расстояние от всасывающего патрубка до дна КНС: оно должно быть больше или равно диаметру входа.
Канализационные насосы VANDJORD SG и VSV

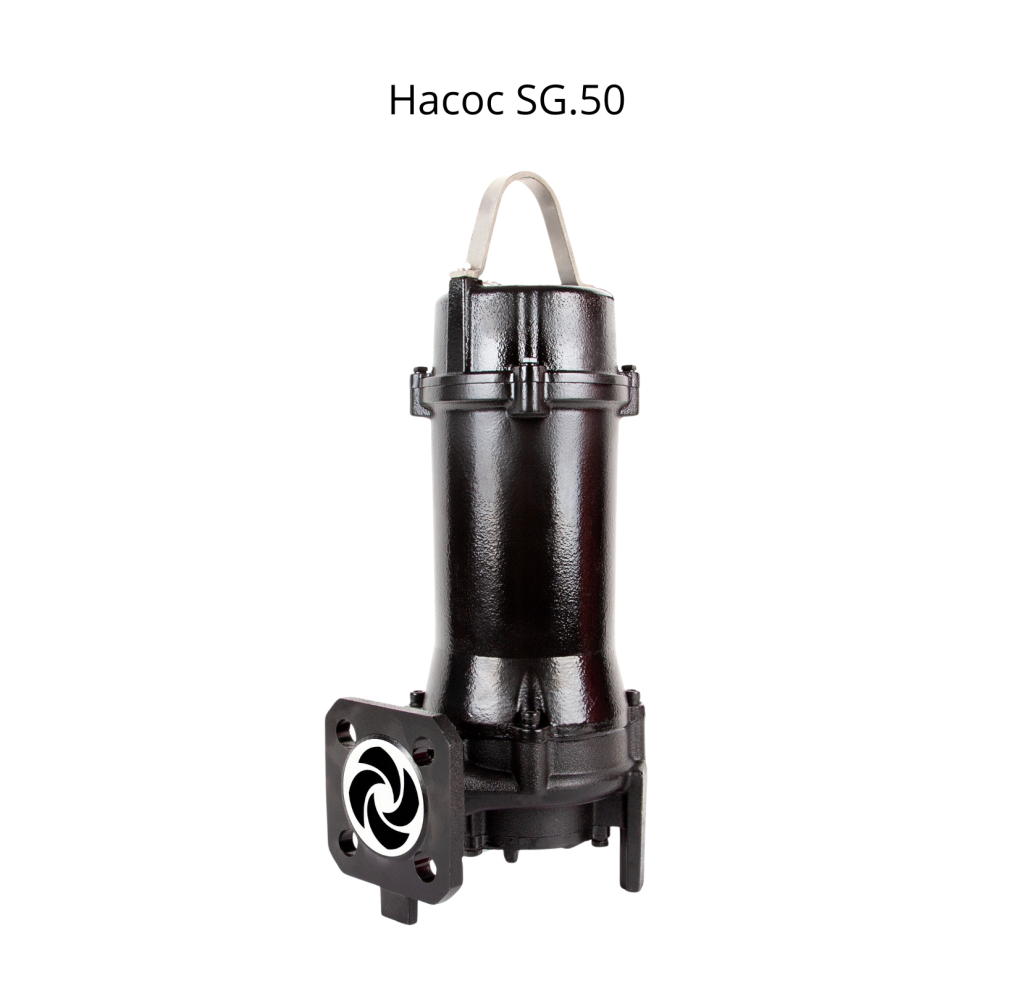

Канализационные погружные насосы VANDJORD SG с режущим механизмом для измельчения твёрдых включений используются для перекачивания канализационных стоков по трубопроводам большой протяжённости и малого диаметра (от 40 мм). Они могут применяться для транспортировки хозяйственно-бытовых, городских, сточных вод в городских и промышленных канализационных сетях. Детали насосных агрегатов выполнены из чугуна и нержавеющей стали. Насосы SG используются:
- в составе канализационных насосных станций;
- для перекачки стоков после первичных и вторичных отстойников на очистных сооружениях;
- в индивидуальных и многоквартирных жилых домах.
Насосы поставляются с двухполюсными двигателями мощностью 0,75–1,1 кВт в однофазном и трёхфазном исполнении и с двухполюсными двигателями мощностью 1,5–11 кВт в трёхфазном исполнении. Они рассчитаны на погружную установку с глубиной погружения до 10 м и на максимальное рабочее давление до 6 бар. В зависимости от модификации насосы обеспечивают производительность до 29 м³/ч и развивают напор до 64 м вод. ст.
Однофазные насосы SG могут поставляться как полностью готовые к подключению: в комплекте с поплавковым выключателем, блоком управления и кабелем с вилкой.
Оборудование серии SG предназначено для свободной переносной установки и монтажа на автоматическую трубную муфту PN10 или PN6 с условным проходом DN40 или DN50.
Канализационные погружные насосы VANDJORD VSV с условным проходом до 100 мм c вихревым рабочим колесом используются для перекачивания хозяйственно-бытовых, городских, дренажных, грунтовых и технических стоков в городских и промышленных канализационных сетях. Детали насосных агрегатов выполнены из чугуна и нержавеющей стали. Насосы VSV используются:
- в составе канализационных насосных станций;
- на дождевых насосных станциях;
- для перекачки стоков после первичных и вторичных отстойников на очистных сооружениях;
- в индивидуальных и многоквартирных жилых домах.
Предназначенные для монтажа на автоматическую трубную муфту PN10 или PN6 насосы серии VSV поставляются с двухполюсными двигателями мощностью 0,45–1,5 кВт в однофазном и трёхфазном исполнении и с двухполюсными двигателями мощностью 2,2–5,5 кВт в трёхфазном исполнении. Они рассчитаны на погружную установку с глубиной погружения до 20 м и на максимальное рабочее давление до 10 бар. В зависимости от модификации насосы обеспечивают производительность до 70 м³/ч и развивают напор до 23 м вод. ст.
Преимущество вихревого колеса – перекачиваемая жидкость проходит вне рабочего колеса, что значительно снижает его износ и вероятность дисбаланса ротора. Это, в свою очередь, существенно увеличивает ресурс и надёжность насоса.
Оборудование предназначено для свободной переносной установки и монтажа на автоматические трубные муфты с условным проходом DN50, DN65 или DN80.
Другие преимущества оборудования VANDJORD
Насосы VSV мощностью до 5,5 кВт и насосы SG всех типоразмеров поставляются с полностью герметичным электродвигателем, имеющим класс изоляции F (155 °C) и степень защиты IP68. Двигатели оснащены встроенным устройством тепловой защиты оригинальной конструкции, способным реагировать не только на избыточное тепловыделение двигателя, но и на избыточное потребление тока. Устройство обеспечивает защиту от следующих проблем:
- от блокировки рабочего колеса;
- от фазового дисбаланса;
- от длительной работы насоса в режиме сухого хода;
- от пониженного напряжения в сети;
- от потери фазы в трёхфазных двигателях.
Уплотнение вала – двойное торцевое. Поверхность корпуса насосов отличают наличие катафорезного покрытия и устойчивая к внешним факторам окраска толщиной более 100 мкм на основе эпоксидной составляющей. Насосы укомплектованы кабелем стандартной длины (10 м), сечение которого подобрано в зависимости от мощности двигателя. Кабельный разъём заполняется герметизирующим составом для исключения попадания воды.
Канализационные насосы с универсальным фланцем станут оптимальным решением для строительных компаний и эксплуатирующих организаций, столкнувшихся с необходимостью замены европейского оборудования на аналогичное.
